Door Frank Genovese, Applications Engineer
Er zijn tientallen verschillende body-stijlen van klinkmoeren op de markt vandaag de dag, waaronder body, half-hex en full-hex in vorm met verdere variaties om van daaruit te verkennen. Echter, voor zoveel verschillende body-stijlen, is er ook een grote verscheidenheid aan klinkmoer flens types.
Standaard flens types zijn doorgaans rond, groot en variëren in dikte afhankelijk van of het onderdeel al dan niet als “heavy duty” wordt beschouwd. Echter, in toepassingen die meer vlakke installaties op het installatiepaneel vereisen, worden kleinere (en dunnere) flensen aangeboden als alternatief. Voor half-hex en full-hex onderdelen, hebben deze flensen vaak een hexagonale vorm.

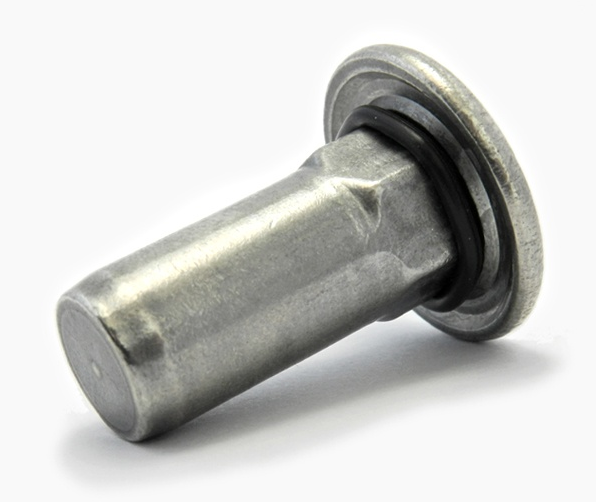

Deze robuuste ronde klinkmoer heeft een dikke flens om uittrekken te voorkomen
Voor een verhoogde spin-outweerstand zijn hexagonale bodystijlen over het algemeen de optimale oplossing. Hiervoor is het vermogen vereist om hexagonale gaten in uw materiaal te maken om een correcte installatie te garanderen. Als deze keuze niet voor u beschikbaar is, zijn er flensfuncties die ook helpen. Veel standaardonderdelen worden ook aangeboden met wiggen onder de flens, die in het materiaal bijten.

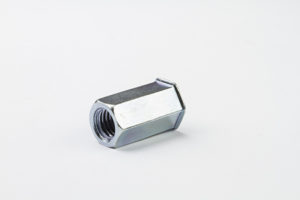

Deze FHK zeskantige klinkmoer heeft een zeer kleine flens, maar biedt superieure bescherming tegen uitdraaien
Voor hardere materialen die moeilijker te bijten zijn, worden bepaalde series klinkmoeren geleverd met een gleuf onder de flens, die een andere methode bieden om de klinkmoer verder in het materiaal te vergrendelen nadat deze is geïnstalleerd. De laatste methode vereist echter wel de mogelijkheid om een overeenkomstige marge voor genoemde gleuf in uw installatiepaneel te creëren.

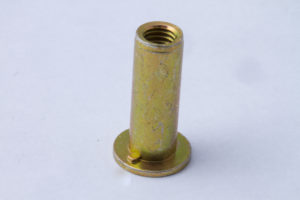

een spiebaan onder de flens helpt de grip in deze militaire kwaliteit klinkmoer
Dus wat is uw keuze?
Hoewel veel flensstijlen zijn ontworpen voor een bepaald doel, hebben ze ook hun nadelen, dus houd rekening met afwegingen bij het bepalen van uw specifieke behoeften.

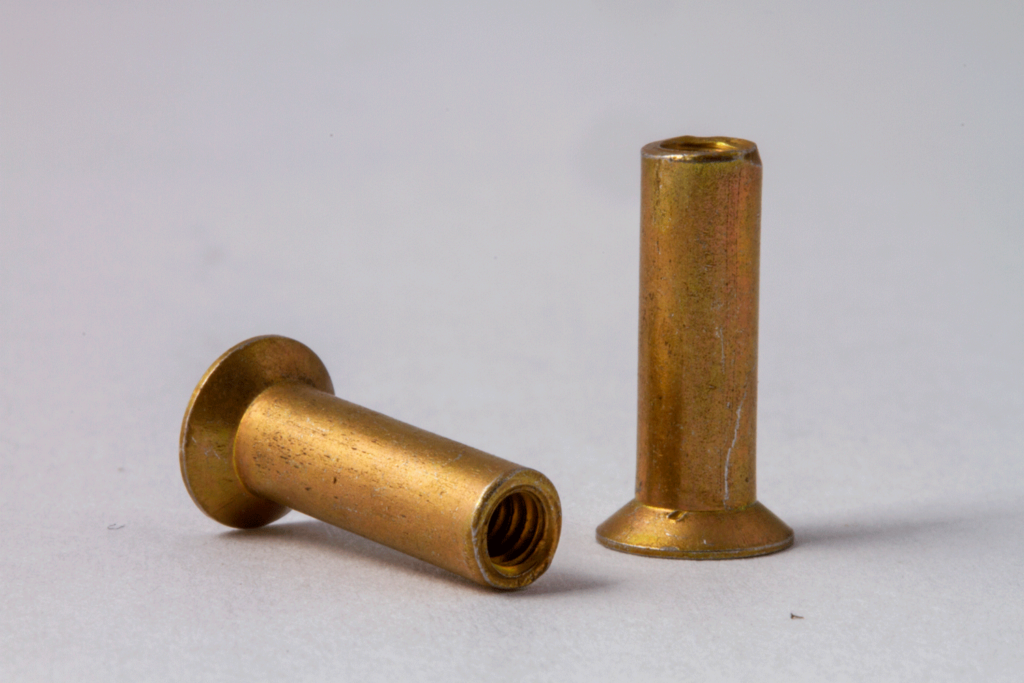

Standaard grote flensen bieden voldoende sterkte, maar bieden geen vlakke installatie zonder verdere verwerking. Kleine flensen bieden een meer vlakke installatie, maar verminderen de weerstand van onderdelen tegen uitduwfouten – voor een verbeterde vlakke installatie zonder dit probleem zijn verzonken kopklinkmoeren een keuze, maar vereisen ook de mogelijkheid om verzonken koppen in uw materiaal te verwerken. Wigkoppen zijn niet effectief in hardere materialen, terwijl spiebanen verdere nauwkeurige verwerking van uw materiaal vereisen om het onderdeel te laten passen.
Hoewel het aantal keuzes soms verbijsterend kan zijn, komt het allemaal neer op de kritische behoeften van uw algehele ontwerp. En natuurlijk zijn voor grotere oplossingen aangepaste ontwerpen die afwijken van standaardopties om aan uw exacte geometrische of prestatiebehoeften te voldoen vaak haalbaar. Dit kan aanpassingen aan de breedte of de dikte van de flens omvatten, of het toevoegen van functies zoals wiggen of spiebanen.
Als u ooit twijfelt over welke flens het beste past bij uw specifieke behoeften, staan onze ingenieurs altijd klaar om uw vragen te beantwoorden over ontwerp- of testoplossingen om de optimale pasvorm te vinden.
